DW-J51-0808无线IO模块 高性能开关量远距离传输

作者: 大为智通 时间:2016-06-15 来源:大为智通

DW-J51-0808无线IO模块 高性能开关量远距离传输

重  量:250 g

产品尺寸:145*89*41 mm

商品详情常见问题(8)在线下单


一、产品特点


     DW-J51-0808 无线IO模块用于实现开关量信号的无线传输及控制,其嵌入高速单片机,采用最新高性能射频芯片,发射功率最大500mw,可视环境下通信距离可达 3000m以上,可定制10km。支持通过无线 MODBUS 远程采集、控制操作,用于代替有线的信号传输,具有工业级品质。

    ◆无线io开关量传输功能。无线模块支持8路开关量i点输入,8路开关量o点输出,可与另外的DW-J51、DW-AJ31系列无线IO模块配合使用,实现一对一、一对多、多对一、多对多的灵活配置,搭建强大的工业无线网络。

    ◆无线监测功能。可与 DW-MC1 无线监控器配合使用,在电脑或是 PLC 对远程 IO 模块进行监控。

    ◆开关量io输入输出通道、模拟量io输出通道与模块核心控制单元电气隔离,抗干扰能力强

    ◆开关量io输入通道支持 12~36V 或 110~220V,交直流可选。

    ◆开关量输出通道支持继电器输出、可满足不同客户的控制需求。

    ◆信号质量检测功能。在 RFset 软件的配合下,可以现场评估无线通信的信号的质量强弱,指导天线的架设,简化现场施工。

    ◆参数设置功能。使用大为智通RFSET 软件,通过设备接口,可快速设置无线模块的工作频率、空中速率、发射功率、串口速率和格式等。另配合大为智通DW-MC1无线监控器,可支持空中调整参数。

    ◆快速参数设置功能。通过无线模块上的拨码开关,可以调整模块频点、速率和地址等,方便不能使用电脑的客户简单配对使用。

    ◆无线模块支持冲突处理,通信更可靠

    ◆内置 WatchDog


二、技术指标


工作频段433MHz、470MHz、868MHz、915MHz(可定制其它频段)
发射功率500mw
空中速率1.2kbps—100kbps 可调
RS485 速率1200bps~57600bps
io输出通道继电器阻性负载 AC 250V 5A、DC 30V 5A
固态继电器交流,250V 1A,冲击电流 10A
晶体管

直流,30V 500mA,冲击电流 5A

io输入通道 DC 12~36V VL≤5V,30V≥VH≥9V,维持 100ms 以上
AC 110~220V

VL≤30V,300V≥VH≥160V,维持 300ms 以上

160≥VH≥90V,维持 1s 以上

工作湿度10%~90%(无冷凝)
工作温度-30℃ - 80℃
电源DC 24V、12V 或 AC 220V 可选,订货时指定
工作电流直流供电

发射 420mA,接收 30mA。

交流供电220V AC 50mA
外形尺寸直流供电145*89*41 mm(长x宽x高、不含天线)
直流供电145*89*72 mm(长x宽x高、不含天线)



三、应用领域


    大为智通DW-J51-0808无线开关量io8路输入、8路输出控制器,已大量应用于堆取料机、冶金环保、广告屏、水源处理、灯光控制、大型设备制造、车间应用、水泥生产、搬运小车、agv集成等工业应用场合;主要用于控制电机、水泵、开关等传动设备的启停;广泛用于人机界面、dcs、plc、变频器、按钮指示灯、电磁阀等设备的数据无线远程采集、控制系统之中,本模块具备高可靠性和强抗干扰能力。

    ◆PLC 无线传输控制

    ◆加热炉自动控制远距离传输

    ◆温湿度自动控制代替有线

    ◆水位调节山上和山下布线困难的场合

    ◆自动化数据采集与无线控制


四、典型应用


1、无线模块远程控制开和关

DW-J51-0808无线IO模块 高性能开关量远距离传输

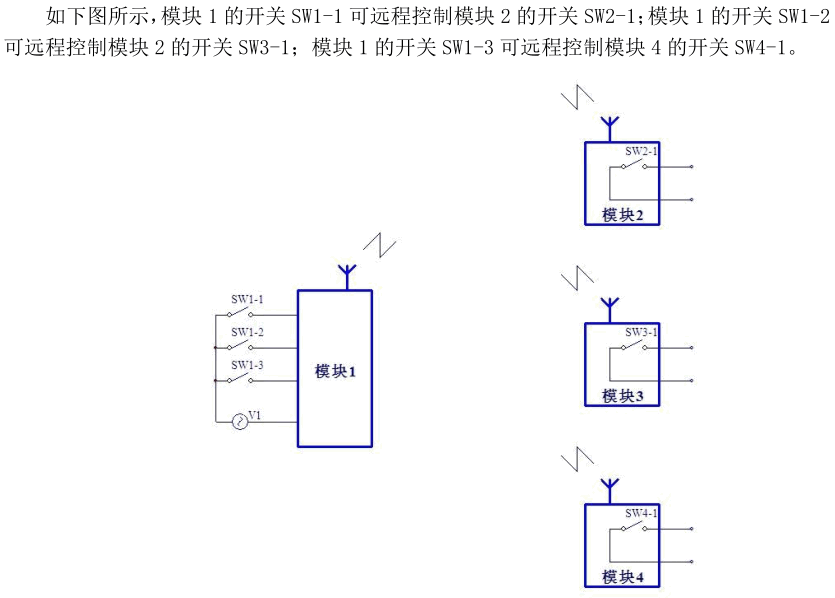

2、无线模块实现一对多控制

DW-J51-0808无线IO模块 高性能开关量远距离传输

3、PLC 的 IO 扩展


DW-J51-0808无线IO模块 高性能开关量远距离传输


    无线模块,开关量io控制,水位远距离传输,堆取料机控制,移动小车控制
