DW-AJ31-2244 无线IO模块 丰富配置应对各种应用

作者: 大为智通 时间:2016-06-20 来源:大为智通

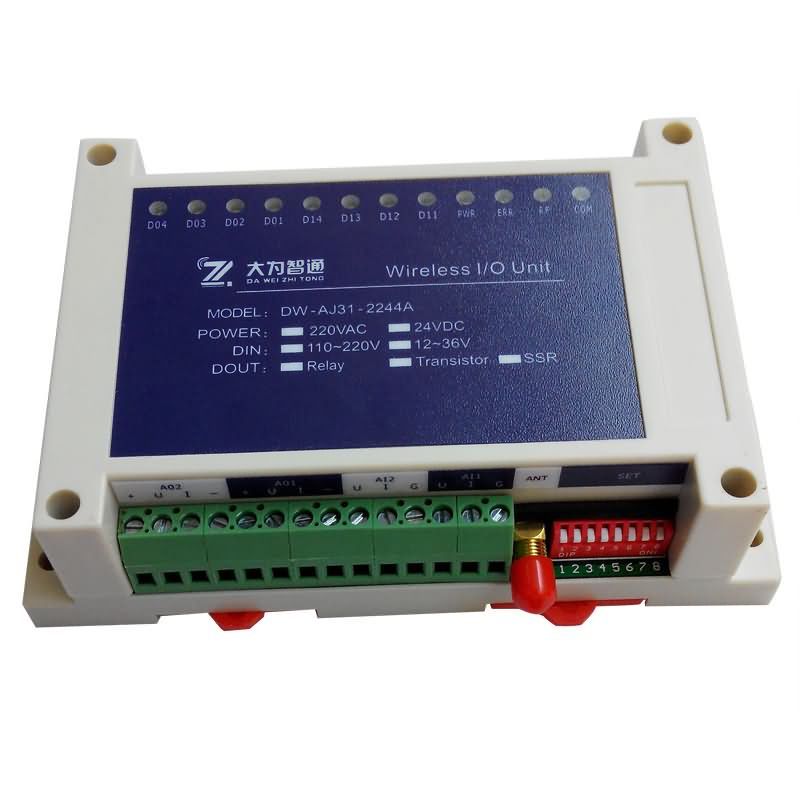

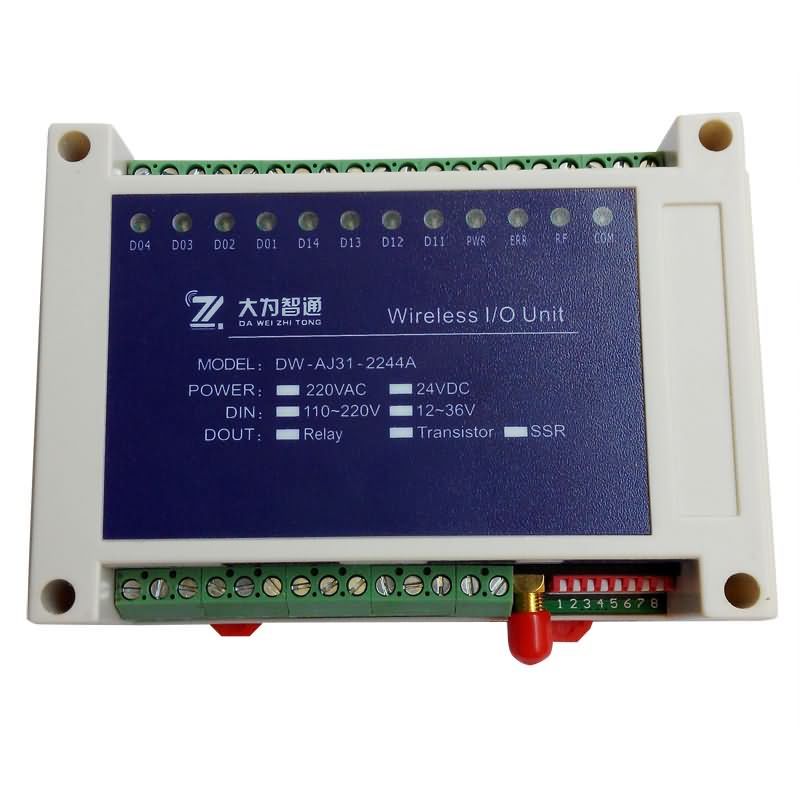

DW-AJ31-2244 无线IO模块 丰富配置应对各种应用

重  量:250 g

产品尺寸:145*89*41 mm

商品详情常见问题(8)在线下单


一、产品特点


     DW-AJ31-2244无线 IO 模块用于模拟量信号、开关量信号的无线传输及控制,可支持 2路模拟量输入、2 路模拟量输出、4 路开关量输入、4 路开关量输出;支持两个无线 IO 模块之间信号传输,支持通过无线 MODBUS 远程采集、控制操作;支持一对一、一对多、多对多的信号传输,搭建强大的工业无线网络,用于代替有线的信号传输,具有工业级的品质。


    ◆DW-AJ31-2244 无线 IO 模块嵌入高速单片机,并采用最新高性能射频芯片,可靠的传输机制,发射功率最大 500mw,可视环境下通信距离可达 3km 以上,配合高增益天线,距离可达 10km 以上。

    ◆模拟信号传输功能。无线模块有 2 路模拟量输入、2 路模拟量输出,支持的模拟量类型有4~20mA、0~20mA、0~10V,可与另外的 DW-AJ31 系列无线 IO 模块配合使用,实现模拟量信号的直接传输,还可与 DW-M1B 无线监控器配合使用,监控器与电脑或 PLC 连接,可在电脑或PLC 上对远程 DW-AJ31-2244 无线 IO 模块的模拟量信号进行采集和调节。

    ◆开关信号传输功能。模块包含4路的开关量输入、4路的开关量输出,可与另外的DW-j51系列的无线 IO 模块配合使用。可与 DW-M1B 无线监控器配合使用,在电脑或是 PLC 对远程IO 模块进行监控。

    ◆模拟量输入配置过压保护装置,可以抵御瞬时的过电压和静电破坏。

    ◆无线模块输入通道支持 12~36V 或 110~220V,交直流通用。

    ◆输入通道与玩无线控制器核心部分通过光电隔离。

    ◆信号质量检测功能。在 RFset 软件的配合下,可以现场评估无线通信的信号质量,指导天线的架设,简化现场施工。

    ◆无线模块参数设置功能。使用大为智通RFSET 软件,通过设备接口,可快速设置工作频点、空中速率、发射功率、串口速率和格式等。另配合大为智通DW-M1B无线监控器,可支持空中调整参数。

    ◆快速参数设置功能。通过无线模块上的拨码开关,可以调整模块频点、速率和地址等,方便不能使用电脑的客户操作。

    ◆内置 WatchDog


二、无线模拟量传输模块技术指标


工作频段433MHz、470MHz、868MHz、915MHz(可定制其它频段)
发射功率500mw
输出通道继电器阻性负载 AC 250V 5A、DC 30V 5A
输入通道 DC 12~36V VL≤5V,30V≥VH≥9V,维持 100ms 以上
AC 110~220V

VL≤30V,300V≥VH≥160V,维持 300ms 以上

160≥VH≥90V,维持 1s 以上

工作湿度10%~90%(无冷凝)
工作温度-25℃ - 80℃
电源DC 24V、12V 或 AC 220V 可选,订货时指定
工作电流直流供电

发射 420mA,接收 30mA。

交流供电220V AC 50mA
外形尺寸直流供电145*89*41 mm(长x宽x高、不含天线)
直流供电145*89*72 mm(长x宽x高、不含天线)



三、模拟量终端模块的应用领域


     大为智通DW-AJ31-2244无线 IO 模块可支持 2路模拟量输入、2 路模拟量输出、4 路开关量输入、4 路开关量输出,已大量应用于堆取料机、冶金环保、广告屏、水位信号传输、灯光控制、大型设备制造、车间应用、水泥生产、搬运小车、agv集成等工业应用场合;主要用于控制电机、水泵、开关等传动设备的启停;广泛用于人机界面、dcs、plc、变频器、按钮指示灯、电磁阀等设备的数据无线远程采集、控制系统之中,本模块具备高可靠性和强抗干扰能力。

    ◆PLC 控制

    ◆加热炉自动控制

    ◆温湿度自动控制

    ◆水位调节与控制

    ◆自动化数据采集与控制


四、典型应用


1、远程开关

DW-AJ31-2244 无线IO模块 丰富配置应对各种应用

2、模拟量传输

DW-AJ31-2244 无线IO模块 丰富配置应对各种应用

3、一对多控制

DW-AJ31-2244 无线IO模块 丰富配置应对各种应用


4、多对多控制


DW-AJ31-2244 无线IO模块 丰富配置应对各种应用


5、PLC 的 IO 扩展


DW-AJ31-2244 无线IO模块 丰富配置应对各种应用



    本IO模块集4路数字量、2路模拟量收发、485通讯于一体,广泛适用于石油电力控制、水泥建筑工程、码头货运管理,高性能远程测控模块
